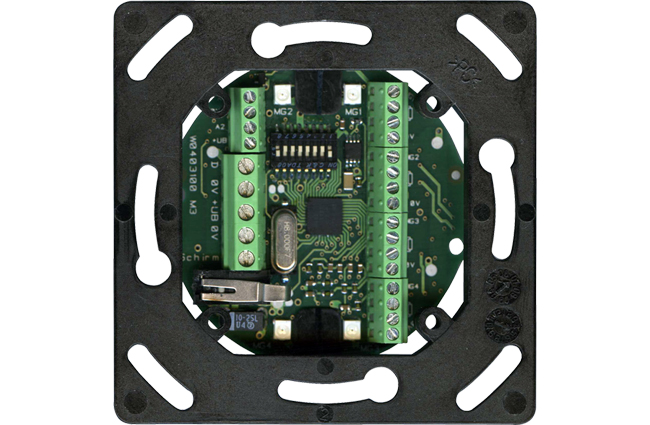

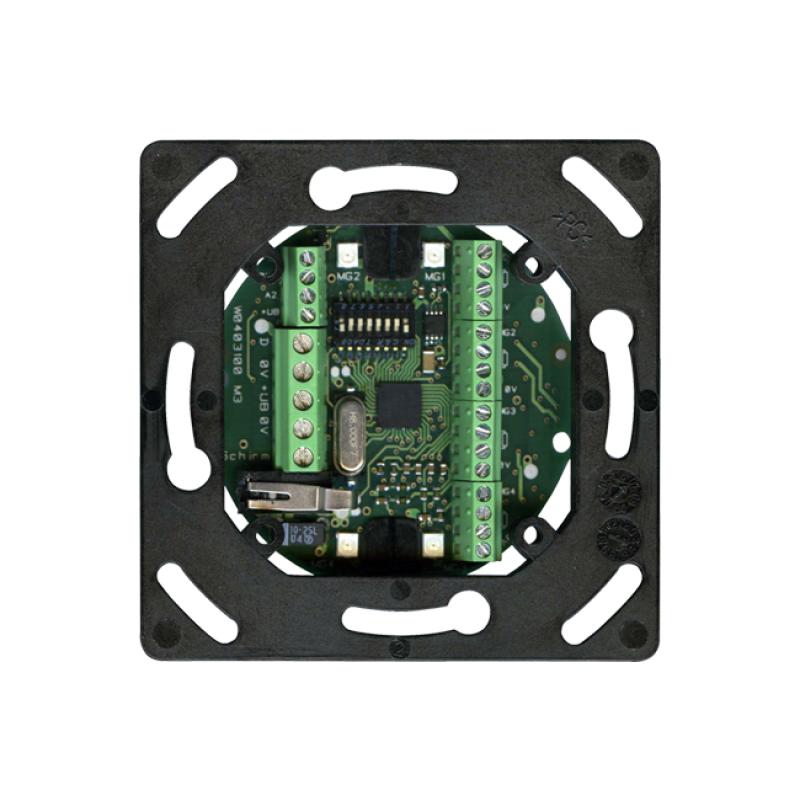

2-MG Modul, uP, BUS-2/BUS-1

115,21 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: Auf Anfrage
Art.Nr.: 010128
GTIN/EAN: 010128


Produktbeschreibung

Das 2-Meldergruppen-Modul erweitert die Palette der Meldergruppenmodule.
Über die 2 Meldergruppeneingänge mit Löschfunktion lassen sich Melder mit konventioneller Anschlusstechnik in das BUS-System integrieren (z. B. Kontakte und passive Glasbruchsensoren).
Mit der universellen BUS-Schnittstelle kann das Modul an jeder BUS-2 oder BUS-1 - kompatiblen Zentrale betrieben werden.

Leistungsmerkmale

  • Betrieb am BUS-2:

  • - Betrieb als DUO I/O-Modul
    - Betrieb als 5 Eingangsmodul (Kompatibilitätsmodus)
  • Betrieb am BUS-1:

  • - Betrieb wahlweise als Meldergruppen-Anschlussmodul oder Universal-Anschlussmodul
  • 2 Meldergruppeneingänge mit Löschfunktion
  • Optional Abschlusswiderstände von 4k bis 14k wählbar
  • 2 LEDs als MG-Zustandsanzeige oder mit frei programmierbarer Funktion (abhängig von der Betriebsart)
  • Einfache Montage in uP- oder Hohlwanddosen d = 60 mm (DIN, Österreich und Schweiz)



Technische Daten

Betriebsnennspannung12 V DC
Betriebsnennspannungsbereich9 V bis 15 V DC
Stromaufnahme bei 12 V DC5 mA, zusätzlich 0,6 mA pro abgeschlossener Meldergruppe, zusätzlich 1,3 mA pro LED
Meldergruppen-Eingangmit Löschfunktion, Überwachungsbereich 12k1 +-20%
Schutzart nach EN 60529IP40
Umweltklasse gemäß VdSII
Betriebstemperaturbereich-5 °C bis + 45 °C
Lagerungstemperaturbereich-25 °C bis + 70 °C
Abmessungen (Ø x T)Modul: 58 x 26 mm
Abmessungen (L x B x T)Befestigungsrahmen: 70 x 70 x 1 mm
Farbe Abdeckrahmenverkehrsweiß, ähnlich RAL 9016

Lieferumfang
Passender Schraubendreher.
Abdeckrahmen 1-fach.
4-Loch-Folie.
