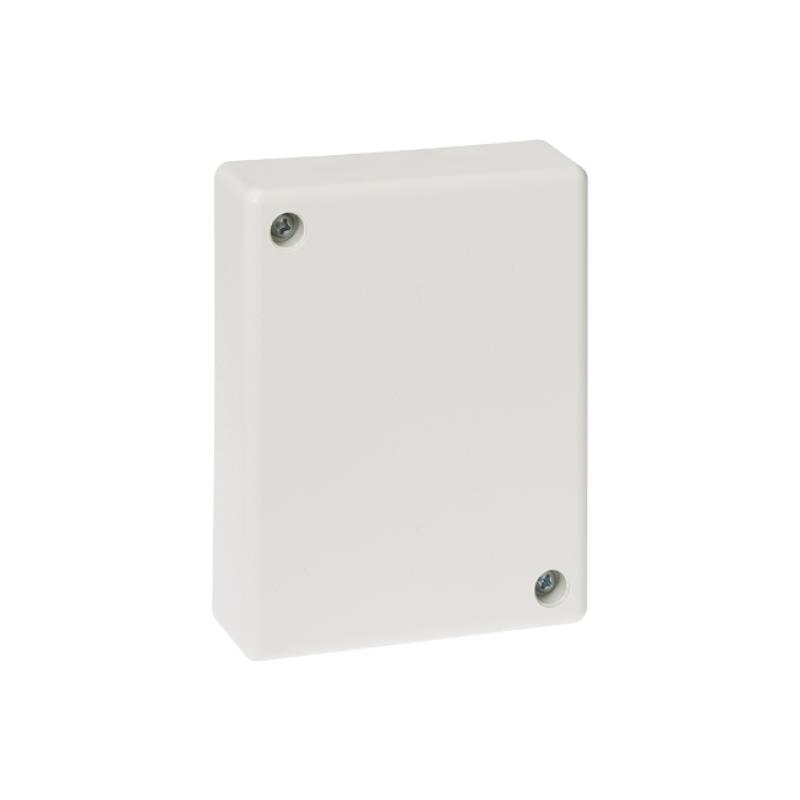

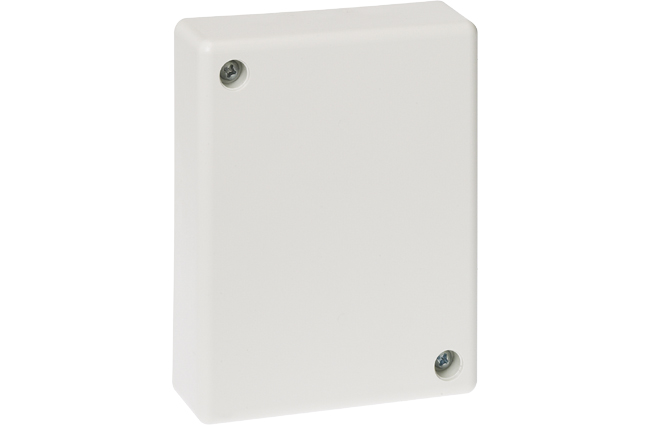

Produktbeschreibung
Das 2-Relais 2MG Modul BUS-2 dient zur Erweiterung einer MB-Secure- oder MB12/24/48/100/256-Einbruchmelderzentrale mit Ansteuerung und Energieversorgung über den BUS-2.
Bei Betrieb an der MB-Secure stehen dabei zwei Relais und zwei frei programmierbare Meldergruppeneingänge zur Verfügung.
Weiterhin steht für den Betrieb an einer MB12/24/48/100/256 ein Kompatibilitätsmodus (Modultyp 5 Ausgangs-Modul BUS-2) zur Verfügung. Dabei wirken die ersten zwei Ausgänge auf die beiden Relais, die Meldergruppeneingänge werden im Kompatibilitätsmodus nicht unterstützt.
Bei Betrieb an der MB-Secure stehen dabei zwei Relais und zwei frei programmierbare Meldergruppeneingänge zur Verfügung.
Weiterhin steht für den Betrieb an einer MB12/24/48/100/256 ein Kompatibilitätsmodus (Modultyp 5 Ausgangs-Modul BUS-2) zur Verfügung. Dabei wirken die ersten zwei Ausgänge auf die beiden Relais, die Meldergruppeneingänge werden im Kompatibilitätsmodus nicht unterstützt.
Leistungsmerkmale
Betrieb am BUS-2
2 Relais mit je einem potenzialfreien Umschaltkontakt
Großer Schaltleistungsbereich (5 V DC/10 mA bis 250 V AC/8 A)
2 Meldergruppeneingänge frei programmierbar (nur bei MB-Secure)
Überwachungsfenster 4k - 14k und 20% / 30% / 40%
Deckelkontakt und Abreißkontakt
Firmware-Update über BUS-2
Am BUS-2 der Zentralen MB12/24/48/100/256 als 5 Ausgangs-Modul BUS-2 (nur Relais)
2 Relais mit je einem potenzialfreien Umschaltkontakt
Großer Schaltleistungsbereich (5 V DC/10 mA bis 250 V AC/8 A)
2 Meldergruppeneingänge frei programmierbar (nur bei MB-Secure)
Überwachungsfenster 4k - 14k und 20% / 30% / 40%
Deckelkontakt und Abreißkontakt
Firmware-Update über BUS-2
Am BUS-2 der Zentralen MB12/24/48/100/256 als 5 Ausgangs-Modul BUS-2 (nur Relais)
Technische Daten
| Betriebsnennspannung | 12 V DC |
| Betriebsspannungsbereich | 9 V bis 15 V DC |
| Stromaufnahme bei U_b=12 V DC | <4mA (Meldergruppen offen) |
| Zusätzliche Stromaufnahme | 0,4 mA pro abgeschlossener Meldergruppe mit 12k1 |
| Meldergruppeneingänge | 3,3 V DC, stabilisiert, kurzschlussfest Überwachungsbereich 12k1 ±40% |
| Stromaufnahme je Relais | 20 mA bei 12 V DC |
| Schaltkontakt | 2x Umschaltkontakt potenzialfrei |
| Schaltstrom | max. 8 A / 250 V AC, 5 A / 30 V DC min. 10 mA DC |
| Schaltleistung | max. 2000 VA / 150 W |
| Schaltspannung | min. 5 V DC |
| Schutzart nach EN 60529 | IP40 |
| Umweltklasse gemäß VdS | II |
| Betriebstemperaturbereich | -10 °C bis +55 °C |
| Lagerungstemperaturbereich | -25 °C bis +70 °C |
| Abmessungen (B x H x T) | 85 x 109 x 30 mm |
| Farbe | verkehrsweiß (ähnlich RAL 9016) |
