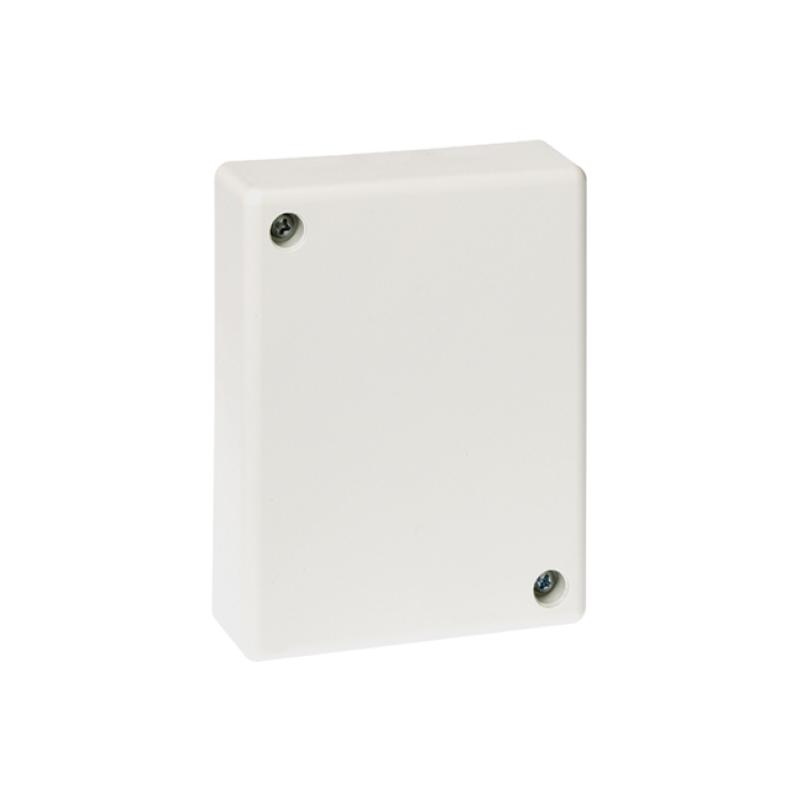

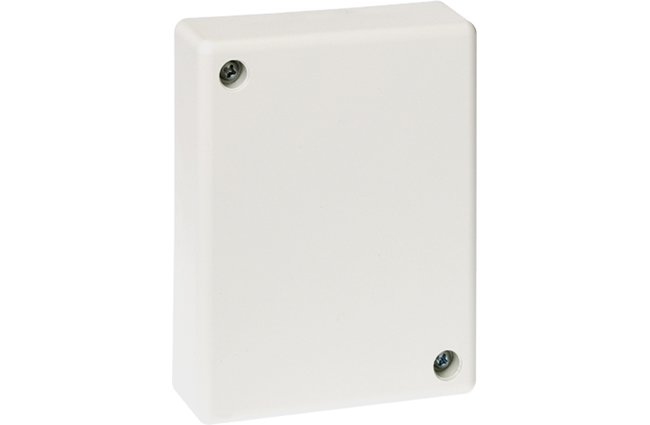

Produktbeschreibung
Das DUO Relaismodul dient zur Erweiterung eines DUO I/O Modul BUS-2/ BUS-1 aP.
Die Ansteuerung der beiden Relais kann über die Ausgänge des DUO I/O-Moduls oder alternativ dazu mit einer beliebigen anderen Steuerspannung (aktiv low) erfolgen.
Die Ansteuerung der beiden Relais kann über die Ausgänge des DUO I/O-Moduls oder alternativ dazu mit einer beliebigen anderen Steuerspannung (aktiv low) erfolgen.
Leistungsmerkmale
Ansteuerung der beiden Relais über das DUO I/O-Modul oder eine unabhängige Steuerspannung aktiv low
2 Relaisausgänge mit je einem potentialfreien Umschaltkontakt
Großer Schaltleistungsbereich 5 V DC / 10 mA bis 250 V AC / 8 A
2 Relaisausgänge mit je einem potentialfreien Umschaltkontakt
Großer Schaltleistungsbereich 5 V DC / 10 mA bis 250 V AC / 8 A
Technische Daten
| Betriebsnennspannung | 12 V DC |
| Betriebsnennspannungsbereich | 9 V bis 15 V DC |
| Stromaufnahme bei 12 V DC | < 20 mA pro angesteuerter Relaisspule |
| Schaltkontakte | 2 Umschaltkontakte potentialfrei |
| Schaltleistung max. | 250 V AC/ 8 A / 30 V DC/5 A |
| Schaltleistung min. | 5 V DC/10 mA |
| Schutzart nach EN 60529 | IP40 |
| Umweltklasse gemäß VdS | II |
| Betriebstemperaturbereich | -10 °C bis + 55 °C |
| Lagerungstemperaturbereich | -25 °C bis + 70 °C |
| Abmessungen (L x B x T) | 80 x 109 x 30 |
| Farbe | verkehrsweiß, ähnlich RAL 9016 |
