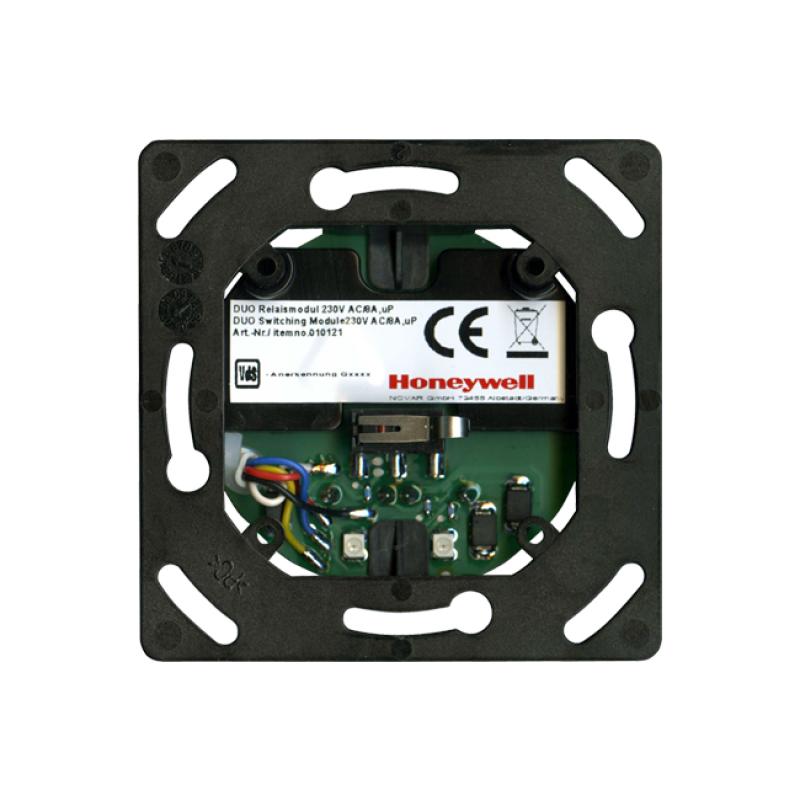

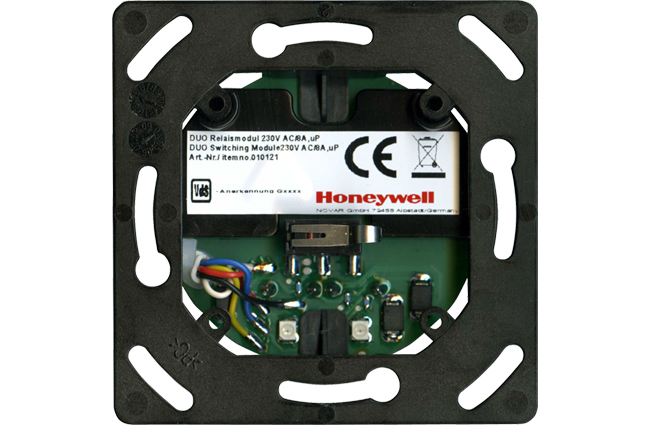

Produktbeschreibung
Das Modul besitzt die Funktion von Schaltmodulen.
Die Ansteuerung der beiden Relais kann über die Ausgänge des DUO I/O-Moduls oder alternativ dazu mit einer beliebigen anderen Steuerspannung erfolgen ("stand alone").
Bei einer Kombination mit dem DUO I/O-Modul erfolgt der Einbau der beiden Module in zwei direkt nebeneinander montierte uP-Dosen. Für diese Anwendung ist als Zubehör ein doppelter Abdeckrahmen erhältlich.
Die Ansteuerung der beiden Relais kann über die Ausgänge des DUO I/O-Moduls oder alternativ dazu mit einer beliebigen anderen Steuerspannung erfolgen ("stand alone").
Bei einer Kombination mit dem DUO I/O-Modul erfolgt der Einbau der beiden Module in zwei direkt nebeneinander montierte uP-Dosen. Für diese Anwendung ist als Zubehör ein doppelter Abdeckrahmen erhältlich.
Leistungsmerkmale
Ansteuerung der beiden Relais über das DUO I/O-Modul oder eine unabhängige Steuerspannung (stand alone)
2 Relaisausgänge mit je einem potentialfreien Umschaltkontakt
Großer Schaltleistungsbereich 5 V DC / 10 mA bis 250 V AC / 8 A
2 LEDs für die Zustandsanzeige. Von außen sichtbar oder bei Bedarf einzeln abdeckbar.
Einfache Montage in uP- oder Hohlwanddosen d=60 mm (DIN, Österreich und Schweiz)
2 Relaisausgänge mit je einem potentialfreien Umschaltkontakt
Großer Schaltleistungsbereich 5 V DC / 10 mA bis 250 V AC / 8 A
2 LEDs für die Zustandsanzeige. Von außen sichtbar oder bei Bedarf einzeln abdeckbar.
Einfache Montage in uP- oder Hohlwanddosen d=60 mm (DIN, Österreich und Schweiz)
Technische Daten
| Betriebsnennspannung | 12 V DC |
| Betriebsnennspannungsbereich | 9 V bis 15 V DC |
| Stromaufnahme bei 12 V DC | 18,3 mA pro angesteuerter Relaisspule |
| Schaltkontakte | 2 Umschaltkontakte potentialfrei |
| Schaltleistung max. | 250 V AC/ 8 A / 30 V DC/5 A |
| Schaltleistung min. | 5 V DC/10 mA |
| Schutzart nach EN 60529 | IP40 |
| Umweltklasse gemäß VdS | II |
| Betriebstemperaturbereich | -10 °C bis + 55 °C |
| Lagerungstemperaturbereich | -25 °C bis + 70 °C |
| Abmessungen (Ø x T) | Modul: 58 x 26 mm |
| Abmessungen (L x B x T) | Befestigungsrahmen: 70 x 70 x 1 mm |
| Farbe Abdeckrahmen | verkehrsweiß, ähnlich RAL 9016 |
