Produktbeschreibung

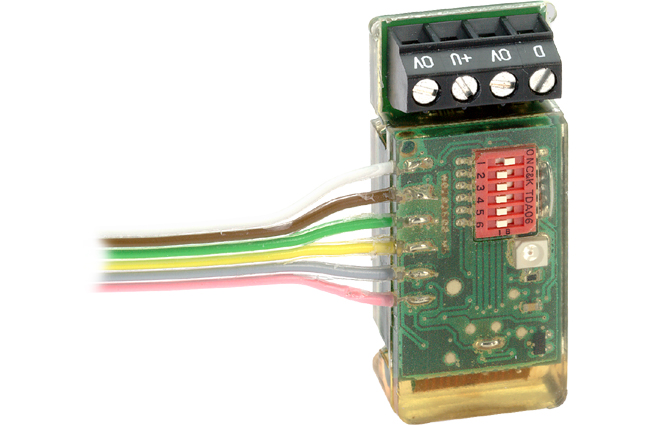

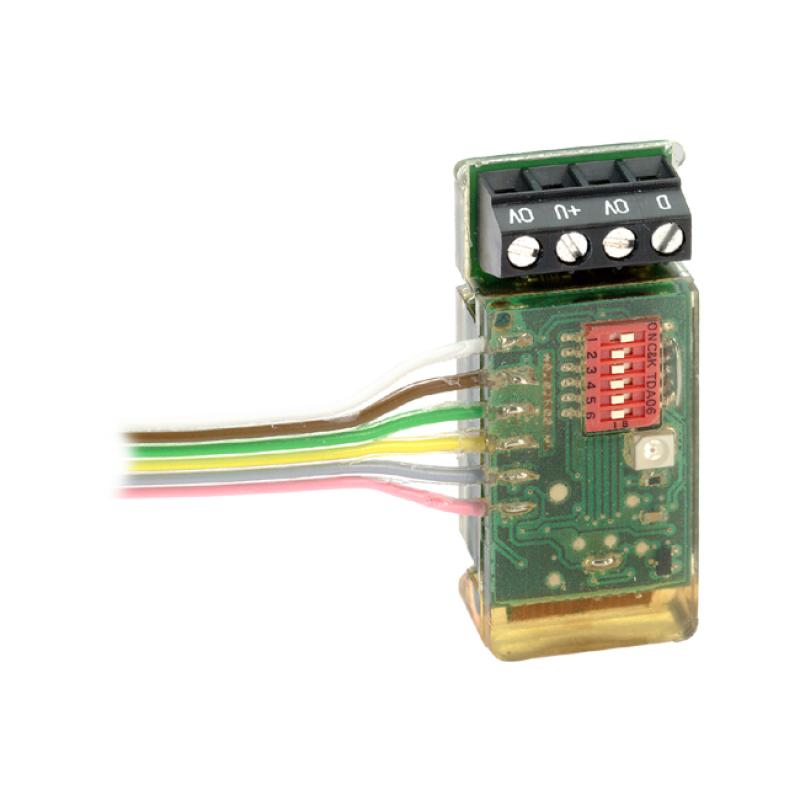

Mit dem Mini-Modul BUS-2 ist es möglich, einen Melder mit konventioneller Anschlusstechnik in ein BUS-2 System zu integrieren. Über drei Logik-Eingänge können alle notwendigen Meldungen (Alarm, Störung, Sabotage) an die Zentrale übermittelt werden.
Drei Ausgänge erlauben die funktionelle Steuerung des angeschlossenen Melders:
Ausgang 1: scharf/unscharf
Ausgang 2: Gehtest
Ausgang 3: frei programmierbar
Bei allen 3 Ausgängen kann das Ausgangssignal über ein Impulsmodell dem Zeitverhalten des Melders angepasst werden.
Die Montage des Mini-Moduls erfolgt im Gehäuse des Melders.
Drei Ausgänge erlauben die funktionelle Steuerung des angeschlossenen Melders:
Ausgang 1: scharf/unscharf
Ausgang 2: Gehtest
Ausgang 3: frei programmierbar
Bei allen 3 Ausgängen kann das Ausgangssignal über ein Impulsmodell dem Zeitverhalten des Melders angepasst werden.
Die Montage des Mini-Moduls erfolgt im Gehäuse des Melders.
Technische Daten
Betriebsnennspannung | 12 V DC (vom BUS-2) |
Betriebsspannungsbereich | 10 V bis 15 V DC |
Stromaufnahme am BUS-2 | |
Ruhestrom: Eingänge mit 0 V verbunden, Ausgänge nicht angesteuert: | ca. 500 µA |
Ruhestrom: Eingänge offen, Ausgänge nicht angesteuert: | 1 mA |
Maximalstrom: Eingänge offen, Ausgänge angesteuert und kurzgeschlossen: | ca. 37 mA |
Anschlüsse für BUS-2 | Anschlussklemme 4-polig |
Anschlüsse für Melder | eingegossenes Flachbandkabel 6polig, Länge ca. 140 mm |
Max. Ausgangsstrom der Ausgänge | 10 mA |
Schutzart nach EN 60529 | IP30 |
Umweltklasse gemäß VdS | II |
Betriebstemperaturbereich | -5 °C bis +45 °C |
Lagerungstemperaturbereich | -25 °C bis +70 °C |
Abmessungen ohne Kabel (B x H x T) | 40 x 18 x 13 mm |
