Produktbeschreibung

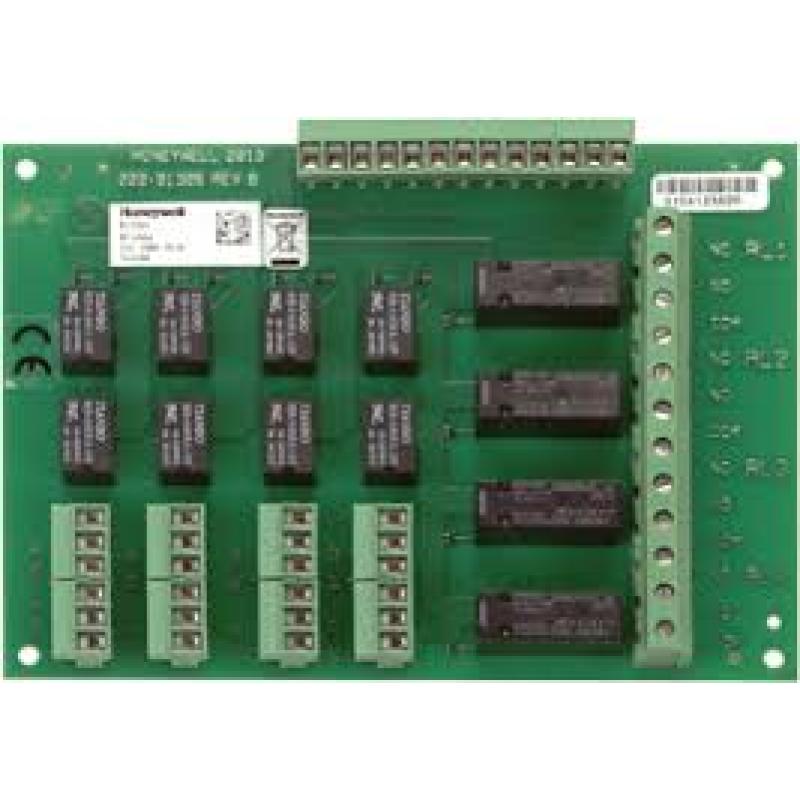

Das Relaismodul 4x230V/8A, 8x24V/1A dient zum Ausbau einer Einbruchmelderzentrale um zusätzliche Relais.
Die Ansteuerung erfolgt über aktiv 12 V Signale, z.B. von einer IB2 16 I/O Erweiterung Art. 013940 oder von der Anschlußplatine einer EMZ.
Dabei stehen 8 Relais mit 24 V / 1 A Belastbarkeit und für große Lasten 4 Relais mit 250 V AC / 8 A mit je einem potenzialfreien Umschaltkontakt zur Verfügung.
Leistungsmerkmale
Die Ansteuerung erfolgt über aktiv 12 V Signale, z.B. von einer IB2 16 I/O Erweiterung Art. 013940 oder von der Anschlußplatine einer EMZ.
Dabei stehen 8 Relais mit 24 V / 1 A Belastbarkeit und für große Lasten 4 Relais mit 250 V AC / 8 A mit je einem potenzialfreien Umschaltkontakt zur Verfügung.
Leistungsmerkmale
- 8 Relais mit 24 V / 1 A
- 4 Relais mit 250 V AC / 8 A
- Jeweils potenzialfreier Umschaltkontakt
- Ansteuerung mit 12 V 50 mA
- Kompatibel zu allen MB-Zentralen
Technische DatenKontaktbelastung Relais 30 V DC/AC / 1 A (1 Wechsler) Kontaktbelastbarkeit der Relais 250 V AC / 8 A (1 Wechsler) Betriebsspannung U_b 12 V DC Betriebsspannungsbereich 10 V bis 15 V DC Umweltklasse gemäß VdS II Betriebstemperaturbereich -10 °C bis +45 °C Umgebungstemperaturbereich -25 °C bis +70 °C Ansteuerspannung 10-15 VDC Ansteuerstrom 19 mA min. Abmessung Platine (B x H x T) 158 x 112 mm
Lieferumfang
Relaismodul 4x230V/8A, 8x24V/1A, Montage- und Installationsmaterial.
Diesen Artikel haben wir am 20.06.2016 in unseren Katalog aufgenommen.
