Produktbeschreibung

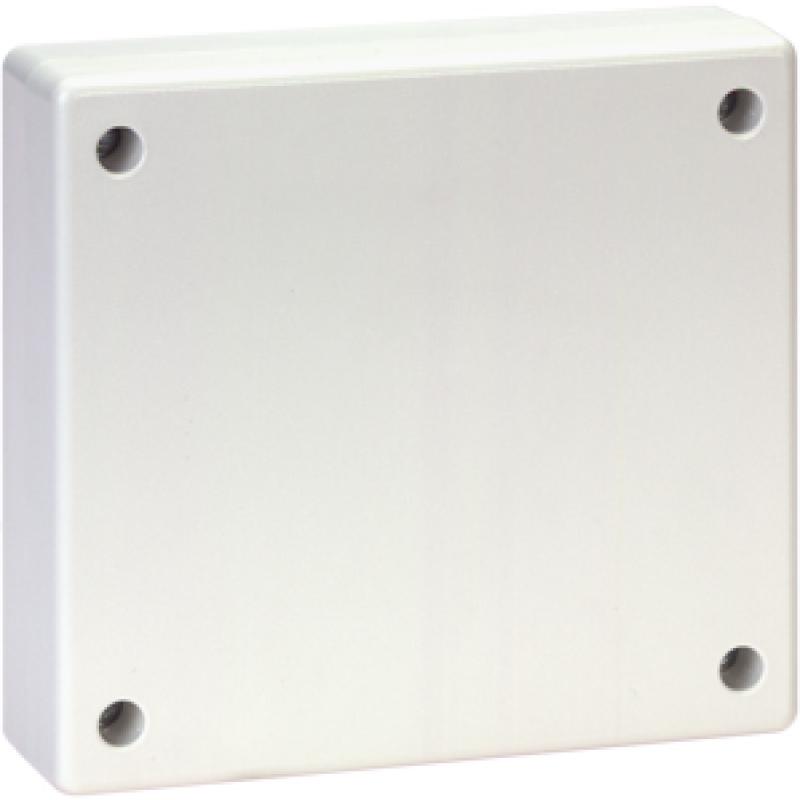

Integriertes Elektronikmodul in Gehäuse zum Anschluss von akustischen Signalgebern und Blitzlampen.
Das Modul kann in der Zentrale oder abgesetzt in der Nähe des entsprechenden Alarmierungsgerätes installiert werden. Die Überwachung erfolgt in jedem Fall über das BUS-System der Zentrale.
Am Sirenenmodul gibt es folgende grundlegende Anschlussmöglichkeiten:
Honeywell:
Kompaktalarmierung 048720.17 (Blitzlampe mit akustischem Signalgeber) und zusätzlicher akustischer Signalgeber 048700.17.
Kompaktsignalgeber 160455.10:
(Blitzlampe mit akustischem Signalgeber) und zusätzlicher akustischer Signalgeber 160456.10. In dieser Konfiguration wird zwischen Einbruch-/Überfallalarm, Brandalarm und Technikalarm unterschieden.
Leistungsmerkmale
Das Modul kann in der Zentrale oder abgesetzt in der Nähe des entsprechenden Alarmierungsgerätes installiert werden. Die Überwachung erfolgt in jedem Fall über das BUS-System der Zentrale.
Am Sirenenmodul gibt es folgende grundlegende Anschlussmöglichkeiten:
Honeywell:
Kompaktalarmierung 048720.17 (Blitzlampe mit akustischem Signalgeber) und zusätzlicher akustischer Signalgeber 048700.17.
Kompaktsignalgeber 160455.10:
(Blitzlampe mit akustischem Signalgeber) und zusätzlicher akustischer Signalgeber 160456.10. In dieser Konfiguration wird zwischen Einbruch-/Überfallalarm, Brandalarm und Technikalarm unterschieden.
Leistungsmerkmale
- Betrieb am BUS-2 oder alternativ am IB2-Bus (in Vorbereitung)
- Einfache Montage auf dem Gehäuseboden der Zentrale oder in einem separaten Gehäuse
- 2 frei programmierbare Analogeingänge, löschbar, z. B. für Sabotageausgang
- Deckelkontakt
- Abreißkontakt
- Bis zu 4 frei programmierbare Ausgänge (aktiv high) bei Einsatz von 048720.17
Technische DatenBetriebsnennspannung 12 V DC Betriebsspannungsbereich 10,5 V DC bis 15 VDC Stromaufnahme bei 12 V DC - inaktiv / Meldergruppen offen, LEDs aus: 55 mA - aktiv mit Honeywell 048700.17 / 048720.17: max 1 A - aktiv mit ESSER 160455.10 / 160456.10 max. 1,1 A - Analogausgänge A1 ... A4, high aktiv 500 mA Schutzart nach EN 60529 IP 30 Umweltklasse gemäß VdS II Betriebstemperaturbereich -10 °C bis +45 °C Lagertemperatur -25 °C bis +70 °C Abmessungen Platine 121 x 90 mm Abmessungen Gehäuse (LxBxH) 163 x 151 x 39 mm Farbe Gehäuse verkehrsweiß (ähnlich RAL 9016)
